Installazione
Luogo idoneo per l'installazione
Leggere prima la sezione "Istruzioni di sicurezza"!
Rivolgersi al Servizio Autorizzato per l'installazione del prodotto. Per preparare il prodotto all'installazione, consultare le informazioni contenute nel manuale utente e accertarsi che le utenze elettriche e idriche siano conformi a quanto necessario. In caso contrario, chiamare un elettricista e un idraulico per sistemare le utenze come necessario.
- I cavi di alimentazione danneggiati vanno sostituiti dal servizio autorizzato.
- Quando vengono posizionati due frigoriferi l'uno a fianco dell'altro, lasciare una distanza di almeno 4 cm fra le due unità.
- Tenere il prodotto lontano dalla luce solare diretta ed in un luogo asciutto.
- Il prodotto necessita di adeguata ventilazione per un funzionamento efficiente. Se in prodotto viene collocato in una nicchia, lasciare almeno 5 cm di spazio tra il prodotto, il soffitto, le pareti laterali e la parete posteriore. Controllare se il componente di protezione della parete posteriore è presente e nel suo alloggio (se fornito con il prodotto). Se il componente non è disponibile, o se è stato smarrito o è caduto, posizionare il prodotto in modo tale da lasciare almeno 5 cm di spazio libero tra il retro del prodotto e le pareti del locale. Lo spazio libero nella parte posteriore è importante per il funzionamento efficiente del prodotto.
- Qualora l’apertura dello sportello fosse troppo stretta per consentire il passaggio del prodotto, togliere lo sportello e ruotarlo; qualora ciò non funzioni, contattare l’assistenza autorizzata.
- Per evitare vibrazioni, posizionare il prodotto su una superficie piana
- Collocare il prodotto ad almeno 30 cm dal termosifone, dalla stufa e da altre fonti di calore e ad almeno 5 cm da eventuali forni elettrici.
- Non esporre il prodotto alla luce solare diretta e non conservare in ambienti umidi.
- Prima del trasporto o l’uso, non aprire mai il coperchio della scheda di controllo sul prodotto. Pericolo di scosse elettriche e incendi!
- La nostra azienda non si assume alcuna responsabilità per gli eventuali danni dovuti ad un uso senza messa a terra e collegamento elettrico non conforme alle normative nazionali.
- Il cavo di corrente deve essere facilmente accessibile dopo l'installazione.
Avvertenza: superficie calda!
Le pareti laterali del prodotto sono dotate di tubi di raffreddamento per migliorare il sistema generale di raffreddamento. L’elevata pressione del fluido potrebbe fluire attraverso queste superfici, causando il riscaldamento eccessivo delle superfici sulle pareti laterali. Ciò è normale e non richiede interventi di manutenzione. Fare attenzione quando si toccano queste aree.

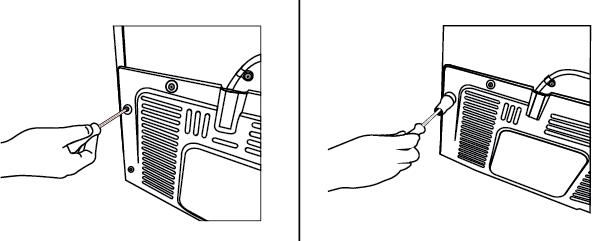

Fissaggio dei cunei in plastica
Per garantire una circolazione d'aria sufficiente fra il prodotto e la parete, servirsi dei cunei in plastica forniti in dotazione con il prodotto.
- Rimuovere le viti sul prodotto e montare le viti fornite in dotazione con i cunei.
- Fissare 2 cunei in plastica sul coperchio della ventilazione, come indicato nella figura.

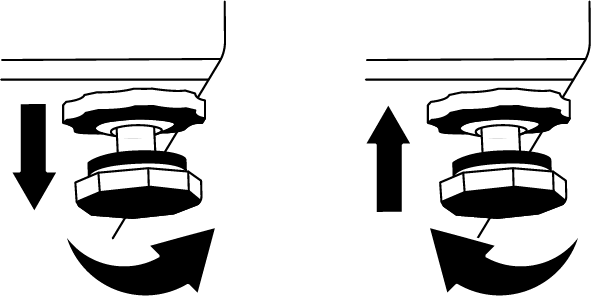

Regolazione delle gambe
Qualora il prodotto non fosse in equilibrio, regolare i supporti anteriori regolabili, ruotandoli verso destra o verso sinistra.
Per regolare gli sportelli in verticale,
Allentare il dado di fissaggio che si trova sulla parte inferiore. Avvitare il dado di regolazione (SENSO ORARIO/SENSO ANTIORARIO) in base alla posizione della porta. Serrare il bullone dado di fissaggio per la posizione finale.
Per regolare gli sportelli in orizzontale,
Allentare la vite di fissaggio in basso Allentare il dado di fissaggio sulla parte superiore. Avvitare il bullone di regolazione (SENSO ORARIO/SENSO ANTIORARIO) sul lato in base alla posizione della porta. Serrare il dado di fissaggio in alto per la posizione finale Serrare la vite di fissaggio sulla parte inferiore

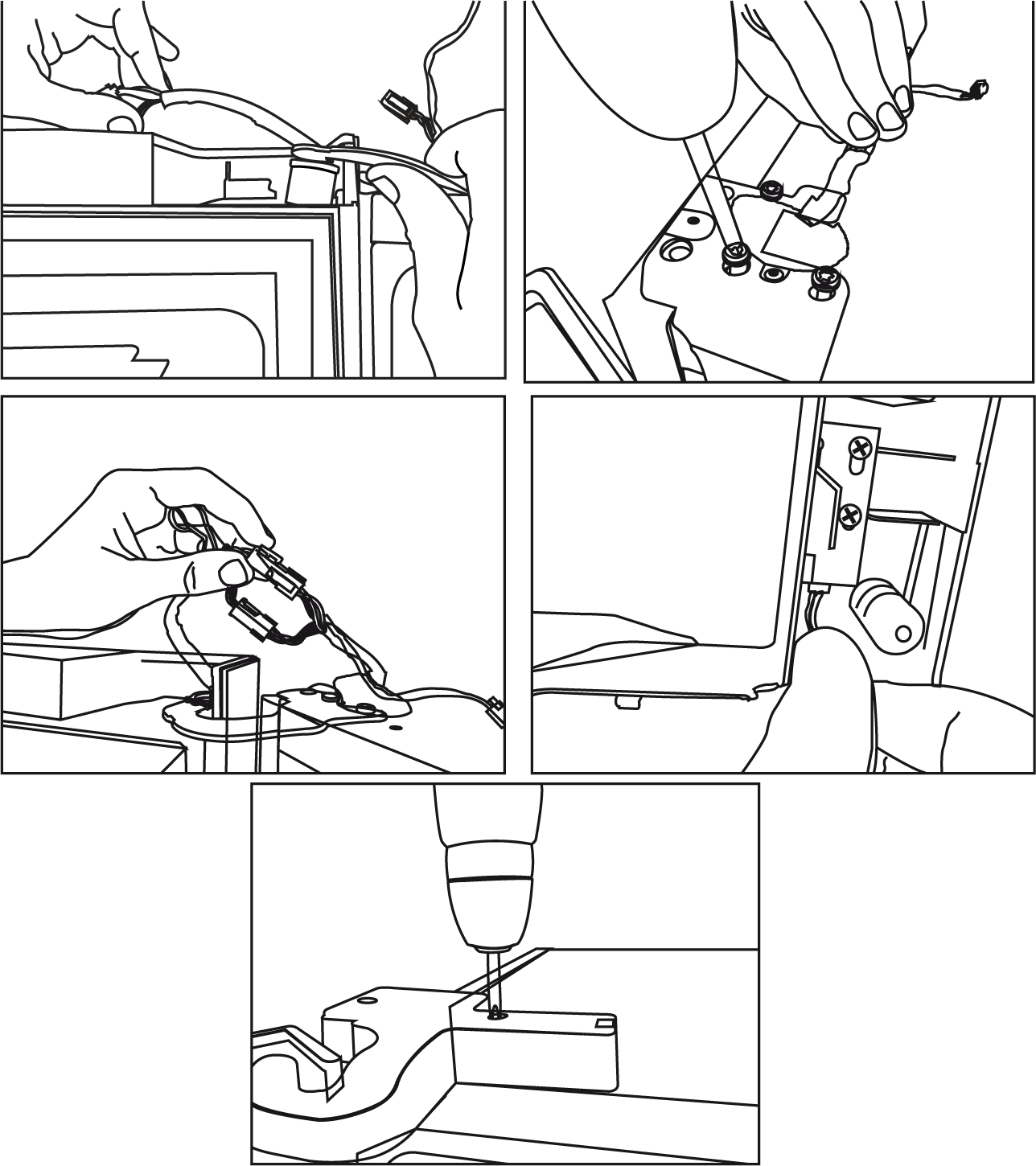

Fissare il gruppo cerniera superiore con 3 viti.
Dopo aver agganciato le prese, installare il coperchio della cerniera.
Fissare il coperchio della cerniera con due viti.
